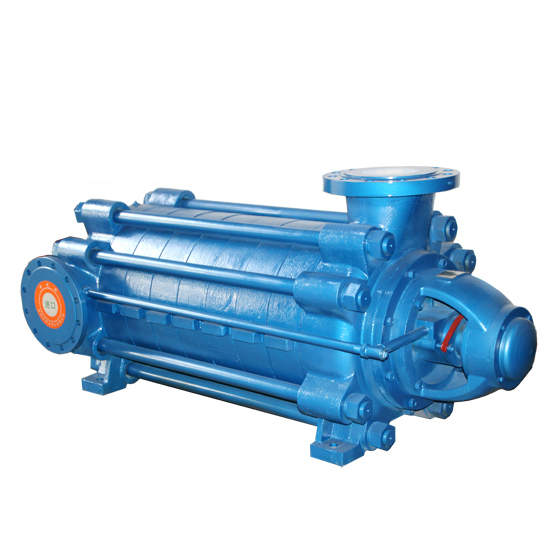

D/MD/DF系列卧式多级离心泵

流量范围:3.75-850m³/h
扬程范围:19-680m
口径范围:40-300mm
功率范围:3-1600KW
温度范围:≤80℃
服务热线:18964650466
获取报价 立即联系
产品详情

产品概述:

该系列泵系卧式单级多吸分段式离心泵,采用了国家推荐使用的高效节能产品的水利模型,在行业内居于技术领先地位。具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长、安装维修方便等特点。

可供输送不含固体颗粒(磨料)、不含悬浮物的清水或物理化学性质类似于清水的其他液体之用。也可通过改变泵的材质(或泵过流部分的材质)、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨料的介质等。

我公司已通过ISO9001:2008质量认证体系,产品的设计、生产与服务具有严格规范的控制体系,产品质量有充分保障。

卧式多级离心泵按其使用范围主要分为以下几个类型:

D型:D型泵供输送不含固体颗粒、温度低于80℃的清水或物理化学性质类似于清水的液体。适用于矿山工厂和城市给排水工程之用。

MD型:MD型煤矿用耐磨多级泵是在D型泵的基础上将过流部位的零部件采用耐磨材质、具有耐磨损、寿命长等优点,特别适用于矿山排水,抽送固体颗粒不大于1.5%的矿井及其他液体,液体温度不高于80℃。

DF型:DF型泵供输送不含固体颗粒、温度为-20℃~105℃的腐蚀性液体,泵进口允许压力小于0.6MPa。用户可根据输送介质的名称、浓度、比重、使用温度及泵进口压力等合理选用泵的材质、密封形式、泵的结构和确定电机的容量等。

注:在性能表中,带*的产品执行的标准为企业标准。

使用条件:

D、MD型多级离心泵适用于矿山排水,工厂及城市供水之用,DG型锅炉给水泵适用于小型锅炉给水及城镇供水等场合。

结构特征和工作原理:

D、MD、DF型泵系卧式、单吸、分段式多级离心泵,吸入口为水平方向,吐出口为与水平垂直向上。泵的进水段、中段、出水段、轴承体等泵壳体部分通过拉紧螺栓联成一体,并根据泵的扬程选择泵的级数。(可根据用户需求换水泵进出口方向。)

该系列泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成,其中叶轮的数量根据泵的级数而定。轴上零件通过平键和轴螺母紧固使之与轴联成一体。整个转子由两端滚动轴承或滑动轴承支撑,轴承按型号不同而定,均不承受轴向力,其轴向力由平衡盘平衡、泵在运行中允许转子在泵壳中轴向游动,不能采用向心球轴承。滚动轴承用油脂润滑,滑动轴承用稀油润滑,并用油环进行自润滑,循环水冷却。

泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂密封,转子部分与固定部分之间装有密封环、导叶套等进行密封,当密封环和导叶套的磨损程度已影响泵的工作新功能时应予更换。

轴的密封形式有机械密封和填料密封两种。D、MD、DF型泵大多采用填料密封,也可采用机械密封。填料环的位置安放要正确,填料的松紧程度必须适当,以液体能一滴一滴渗出为宜。泵各种密封元件装在密封腔内,腔内要通入一定压力的水,起水封、水冷或水润滑作用。在轴封处装有可更换的轴套,以保护泵轴。

该系列泵通过弹性联轴器由原动机直接驱动,从原动机方向看,泵为顺时针方向旋转。

型号意义:
